Modul dohledu složí k přehledu a konfiguraci limitů na měřených místech. Může být velmi užitečný např. v dohledování spotřeby vody době kdy v objektu již nikdo není. Tím že dokáže v reálném čase kontrolovat aktuální hodnoty výkonu a spotřeby Vás dokáže včas upozornit například na protékající záchod nebo havárii potrubí. Použit může být např. na dohledování teploty a vlhkosti ve skladovacích prostorách, havarijních výstupů kotelen, dohledu spotřeba elektřiny a tepla, atd.

Po spuštění modulu dohled se uživateli zobrazí instalace, na které má oprávnění. Vybráním konkrétní instalace, se zobrazí v pravé části modulu kompletní historie událostí dané instalace.

Systém dohledu má 4 třídy alarmů, z niž pouze jedna je uživatelem definovatelná a tři jsou třídy systémové.

Tyto alarmy může uživatel definovat konfigurací dohledu na jednotlivých měřených místech. Jedno měřené místo může mít x kontrol hodnot v různých časech (kontrola denního průtoku vody), instalace jich pak může mít desítky až stovky v závislosti na počtu měřených míst.

Tento systémový alarm je vyvolán pokud přestane z jakéhokoliv důvodu fungovat replikace. Toto se týká pouze instalací které obsahují tzv. replikačního klienta. Ten udržuje instalaci v provozu i během výpadku internetu. Ve své podstatě se jedná o malý záložní server vyhrazený jen pro jednu instalaci a je přímo součástí rozvaděče. Pokud tento server přestane komunikovat s centrálním serverem je vyvolán tento alarm.

Jak již název napovídá jde o další ze systémových alarmů, které jsou vyvolány v případě že po dobu 24h nepřišla za zařízení které je součástí regulace vytápění hodnota. Tyto hodnoty jsou pro některé regulátory velice podstatné jelikož například dohledují teploty v místnostech. Pokud si systém myslí na základě staré informace, že je v místnosti 24°C, ale fyzicky už místnost zchladla na 16°C vzniká ve vytápění problém.

Poslední ze systémových alarmů kontroluje správnost přijatých zpráv ze zařízení. Pokud zařízení přestane úplně komunikovat, nebo posílá zprávy v chybném formátu je vyvolán tento alarm který indikuje závadu zařízení.

Detaily událostí otevřeme kliknutím na ikonu v levé vrchní části nad událostmi. Následně se otevře okno všech alarmů vyvolaných na dané instalaci, včetně jejich detailních hodnot a grafy.

Čas – Datum a čas vzniku události
Stav - V jakém stavu se událost nachází (Problém nebo OK)
Předmět - Nakonfigurovaná zpráva (např. „Překročena teplota(t>20°C)“)
Závažnost – Zobrazuje definovanou závažnost dané události
Trvání - Doba celkového trvání problému.
Řešení – v jakém stavu řešení se problém nachází . Levým dvojklikem myši na sloupec řešení , změníme fázi řešení (Neřešeno, V řešení, Vyřešeno)
Následně je nutno také dopsat výsledek analýzy závady. Např. Výpadek internetu, vybité baterie, atd..

Systém dohledu pochopitelně umí také zasílat zprávy o všech nakonfigurovaných alarmech na dané instalaci. Zprávy mohou být posílány buď na telefon jako SMS, nebo na e-maily zadané pod uživatele.

Alarmy si snadno nastavíte vstupem do sekce Uživatel → Profil v pravém horním rohu aplikace.
Pod kolonkou upozornění můžete tak spravovat všechny aktuálně zadané adresy kam systém dohledu alarmy posílá.
Smazání již vytvořené adresy dohledu.
Editace již vytvořené adresy dohledu.
Vytvoření nové adresy.

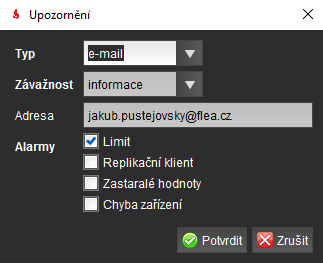

Kliknutím na vytvoření nového záznamu se otevře konfigurační okno, ve kterém je nutno vyplnit všechny kolonky.

Typ - Určuje zda se bude odesílat SMS nebo e-mail.
Závažnost - Zde si uživatel vybírá při jakém druhu závažnosti limitu mu zpráva příjde. Druh závažnosti je definován při zadávání nového limitu dohledu viz.konfigurace dohledu.
Adresa - V závislosti na typu buď mailová adresa nebo tel. číslo.
Alarmy - Zde si uživatel zaškrtne jaké třídy alarmů mohou posílat na danou adresu zprávy.

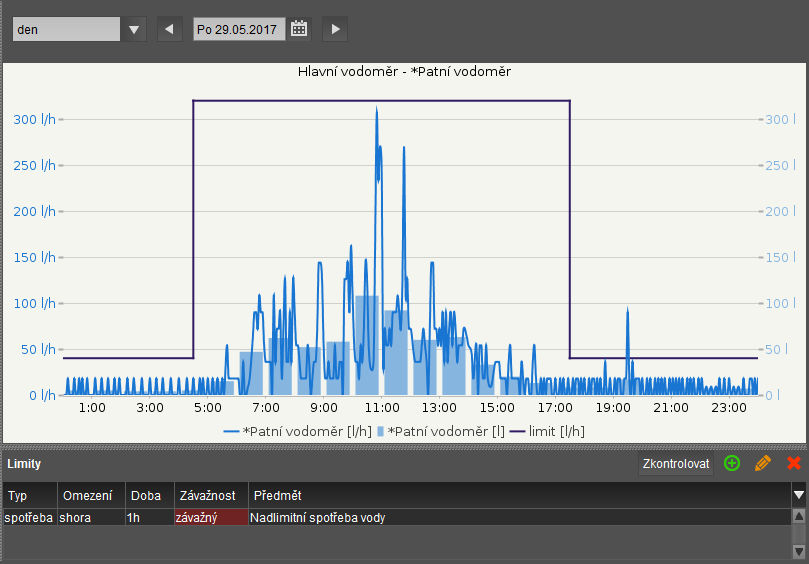

Pokud máme otevřenou konkrétní instalaci můžeme se přepnout do konfigurace záložkou nad seznamem prvků. Na konfigurační kartě se nám zobrazuje seznam všech měřených míst kterým můžeme dohledový alarm přiradit. V pravé části je pak graf zobrazující hodnoty a limitní hranice.

Stejně jako u modulu měření si můžeme vybrat konkrétní období za které nám graf bude data zobrazovat.

Po výběru měřeného místa se nám v pravé části pod grafem nabízí několik možností. Tlačítko zkontrolovat slouží k okamžité kontrole limitních hranic. Pokud hodnota měřeného místa nějakou z nich protíná vyvolá se alarm, nehledě na nastavených intervalech. Dále jsou k dispozici tlačítka pro konfiguraci dohledu.
Vytvoření nového liminu.
Editace již vytvořeného limitu.
Smazání již vytvořeného limitu.

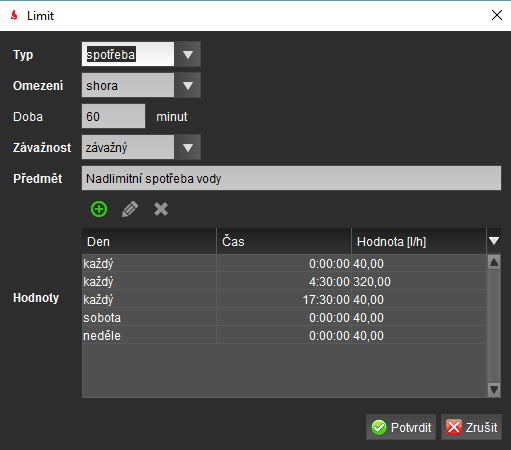

Kliknutím na tlačítko přidání limitu se otevře nové konfigurační okno. U limitu můžeme nastavit tyto vlastnosti

Typ – Jaký druh informace se dohleduje. K dispozici jsou tři typy:
→ Hodnota - Bude se dohledovat absolutní hodnota měřidla např. teplota.
→ Výkon - Dohleduje se výkon za určitý čas
→ Spotřeba - Dohleduje se spotřeba za určitý čas.
Směr - Určuje z jaké strany se hodnoty dohledují.
→ Zdola - Pro kontrolu se minimální hodnota
→ Shora - Pro kontrolu maximální hodnoty.
Doba - Nastavení doby, jak dlouho může být tato hodnota nad/pod limit, než se vyvolá alarm. Pro okamžité zareagování se nechává nevyplněno.
Závažnost Třída závažnosti nastaveného limitu. ^{konfigurace nového upozornění.}
Předmět - Zpráva kterou bude dohled posílat v případě vyvolání alarmu.

Hodnoty - Kliknutím na ikonu přidání nového přidáme limitní hranice.
→ Den - Pro který den v týdnu limitní hodnota platí.
→ Čas - Čas v grafu od kterého limitní hodnota platí.
→ Hodnota - Vlastní hodnota limitní hranice.

V tomto případě je nastaven limit spotřeby tak, že každý den od 4:30:00 se může spotřeba z 40 l/h navýšit až na 320l/h a to do 17:30:00h. Poté se limit opět sníží na hranici 40 l/h.
V sobotu a neděli je pak nastavena spotřeba na 40 l/h od 00:00:00 po celý den. Čas po který musí být hranice spotřeby překročena je definován na 60 minut. Tzn. že se měří hodinová spotřeba.
Alarm je vyvolán pokaždé, když hodinová spotřeba od 4:30 do 17:30 přesáhne 320 l/h nebo 40l/h mimo tuto dobu.

Nastavení limitů má poměrně citlivou konfiguraci. Limity doporučujeme nastavovat až z dlouhodobější analýzy grafů výkonu a spotřeby na konkrétních měřených místech. Špatným nastavením hodnot může být alarm vyvolán i pouhým spláchnutím záchodu nebo třeba krátkodobým výpadkem elektřiny, kdy několik zařízení začne nabíhat naráz a mají tak několikanásobně vyšší spotřebu
